水声探测系列陶瓷

发布人：admin　　发布时间：2018年09月27日

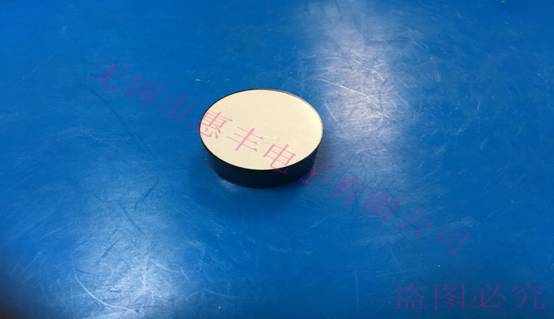

BT1,Φ27.94x200K圆片

元件尺寸（单位：mm）
外径	内径	厚度
Φ27.94	-	13.20

1、应用：

属于无铅压电陶瓷，符合RPHS2.0，适用于水声探测设备。

2、主要性能参数：

2.1   厚度頻率:         Fst=200KHz±5%
2.2   谐振阻抗:     Zrt=max. 30Ω
2.3   静态电容:     CT=660pF±12.5%
2.4   诱电损失：tanδ=max.1.0%
2.5   压电应变常数：d33≥180P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

BT1,Φ36.83x200K圆片

元件尺寸（单位：mm）
外径	内径	厚度
Φ36.83	-	13.50

1、应用：

属于无铅压电陶瓷，符合RPHS2.0，适用于水声探测设备。

2、主要性能参数：

2.1   厚度頻率:         Fst=200KHz±5%
2.2   谐振阻抗:     Zrt=max. 30Ω
2.3   静态电容:     CT=1120pF±12.5%
2.4   诱电损失：tanδ=max.1.0%
2.5   压电应变常数：d33≥180P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

BT1,Φ50.6xΦ9.6x13.6圆片

元件尺寸（单位：mm）
外径	内径	厚度
Φ50.6	Φ9.6	13.6

1、应用：

属于无铅压电陶瓷，符合RPHS2.0，适用于水声探测设备。

2、主要性能参数：

2.1   厚度頻率:         Fst=200KHz±5%
2.2   谐振阻抗:     Zrt=max. 30Ω
2.3   静态电容:     CT=2000pF±12.5%
2.4   诱电损失：tanδ=max.1.0%
2.5   压电应变常数：d33≥180P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

BT1,Φ50.8xΦ30.48x200K圆片

元件尺寸（单位：mm）
外径	内径	厚度
Φ50.8	Φ30.48	10.90

1、应用：

属于无铅压电陶瓷，符合RPHS2.0，适用于水声探测设备。

2、主要性能参数：

2.1   厚度頻率:         Fst=200KHz±5%
2.2   谐振阻抗:     Zrt=max. 30Ω
2.3   静态电容:     CT=1700pF±12.5%
2.4   诱电损失：tanδ=max.1.0%
2.5   压电应变常数：d33≥180P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

P33,Φ75.6Φ67.6x52.7圆管

元件尺寸（单位：mm）
外径	内径	厚度
Φ75.6	Φ67.6	52.7

1、应用：

适用于石油探测设备。

2、主要性能参数：

2.1   頻率:         Fr=12.5KHz
2.2   静态电容:     CT=6800pF±12.5%
2.3   诱电损失：tanδ=max.2%
2.4   机电耦合系数：Keff≥0.55
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

P52,SR20x1.2球壳

元件尺寸（单位：mm）
外径	内径	厚度
Φ20	Φ5	1.2

1、应用：

适用于水声探测及标准水听器。

2、主要性能参数：

2.1   頻率:         Fpt=1.9MHz
2.2   静态电容:     CT=21.5nF±12.5%
2.3   诱电损失：tanδ=max.2%
2.4   机电耦合系数：Keff≥0.55
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

P52,Φ34Φ30x20圆管

元件尺寸（单位：mm）
外径	内径	厚度
Φ34	Φ30	20

1、应用：

适用于油井探测。

2、主要性能参数：

2.1   頻率:         Fr=29KHz
2.2   静态电容:     CT=28.9nF±12.5%
2.3   诱电损失：tanδ=max.2%
2.4   机电耦合系数：K31≥0.32
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms
